13.02.2025
Nástavec je zařízení, které používáme pro přesné nastavení potřebné délky stěžně., respektive pro vymezení rozdílu mezi skutečnou délkou stěžně a délkou vyžadovanou výrobcem plachty.
Protože se vyrábí mnoho velikostí plachet, přičemž každá má jinou délku komínku, ale pouze několik standardizovaných délek stěžňů. Stěžeň tak obvykle bývá kratší než je délka komínku plachty a nástavec tak stěžeň prodlužuje na konkrétní délku, pro danou velikost plachty. Doplňuje tedy rozdíl mezi délkou plachty v komínku a délkou stěžně.
Sekundárním účelem nástavce je jeho využití při. tzv. trimování plachty, kdy se prodloužením délky nástavce a následným větším vypnutím plachty ve stěžni (downhaul) uvolní zadní lem plachty v horní části (twist), takže plachta více vypouští a můžeme tak do jisté míry zkorigovat její výkon. Toto se v praxi provádí v okamžiku, kdy vane na zvolenou velikost plachty již příliš silný vítr a potřebujeme tak regulovat tah v plachtě. Dále nám nástavec také díky integrované patě se systémem kladek usnadňuje vypnutí plachty.
Při výběru vhodného nástavce je nejprve důležité zajistit komptabilitu s ostatními součástmi windsurfingového vybavení. Nástavec se na jedné straně zasouvá dovnitř do stěžně, proto bychom měli nejdříve zjistit, zda potřebujeme RDM, nebo SDM nástavec, dle vnitřního průměru zvoleného stěžně. Na druhé straně je pak spojení mezi patou nástavce a windsurfingovým kloubem. Zde tedy musí odpovídat způsob spojení s kloubem (US-Pin a U-Pin). V neposlední řadě potřebujeme zvolit délku nástavce. Další složky jako je materiál nebo pata nástavce pak ovlivňují kvalitu provedení, hmotnost a uživatelský komfort.
V minulosti se často používaly samostatné nástavce, které se na jedné straně zasouvaly do stěžně a na druhé nasazovaly na tzv. patu kloubu. V současnosti se tento systém již téměř nepoužívá a pata s kladkami a zásekem je již nedílnou součástí většiny nástavců na trhu. Důvodem je vyšší pevnost integrovaného řešení.

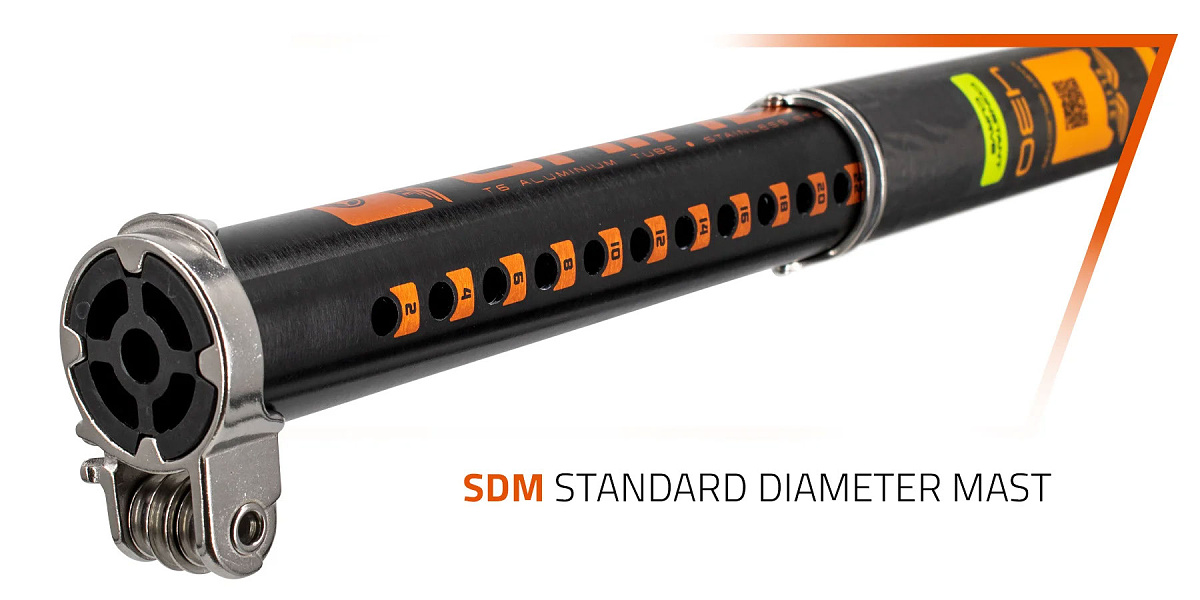

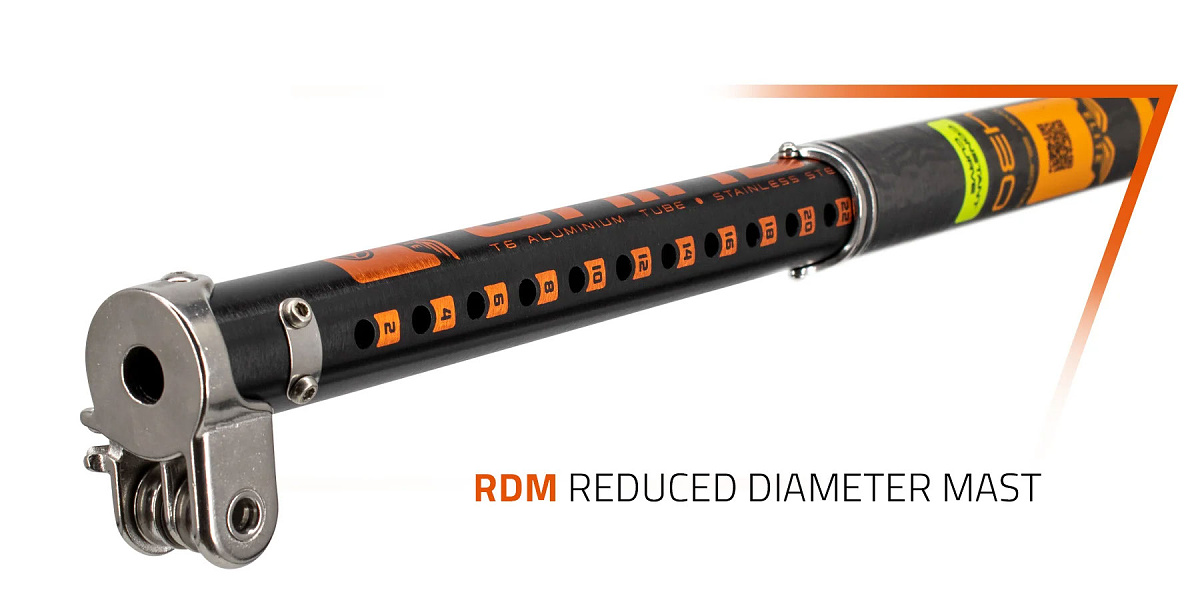

Zde je situace jednoduchá, neb všichni výrobci používají 2 standardizované (vnitřní) průměry stěžně. RDM (reduced diameter mast) s vnitřním průměrem 33 mm a SDM (standard diameter) s vnitřním průměrem 48 mm. Zvolíme tedy průměr dle stěžně, do kterého nástavec potřebujeme.
Tyto dva nejpoužívanější mechanismy zajišťují spojení mezi nástavcem a kloubem a před pořízením je třeba zajistit jejich vzájemnou kompatibilitu.

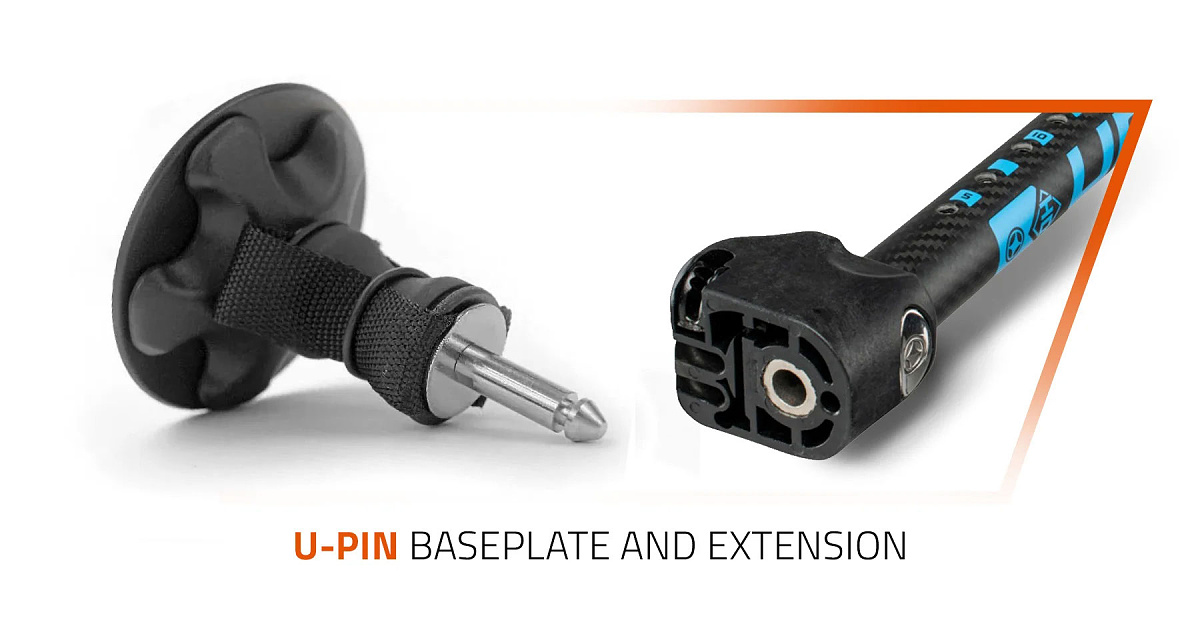

V Evropě nejvyužívanější systém s ocelovým čepem (U pin, nebo také Euro pin). Čep z nerezové oceli má na konci zápich (drážka po obvodu), který pomocí západky v patě a tlačítkového, či v některých případech zatahovacího mechanismu umožňuje pevné a snadné připojení a rozpojení kloubu s patou.

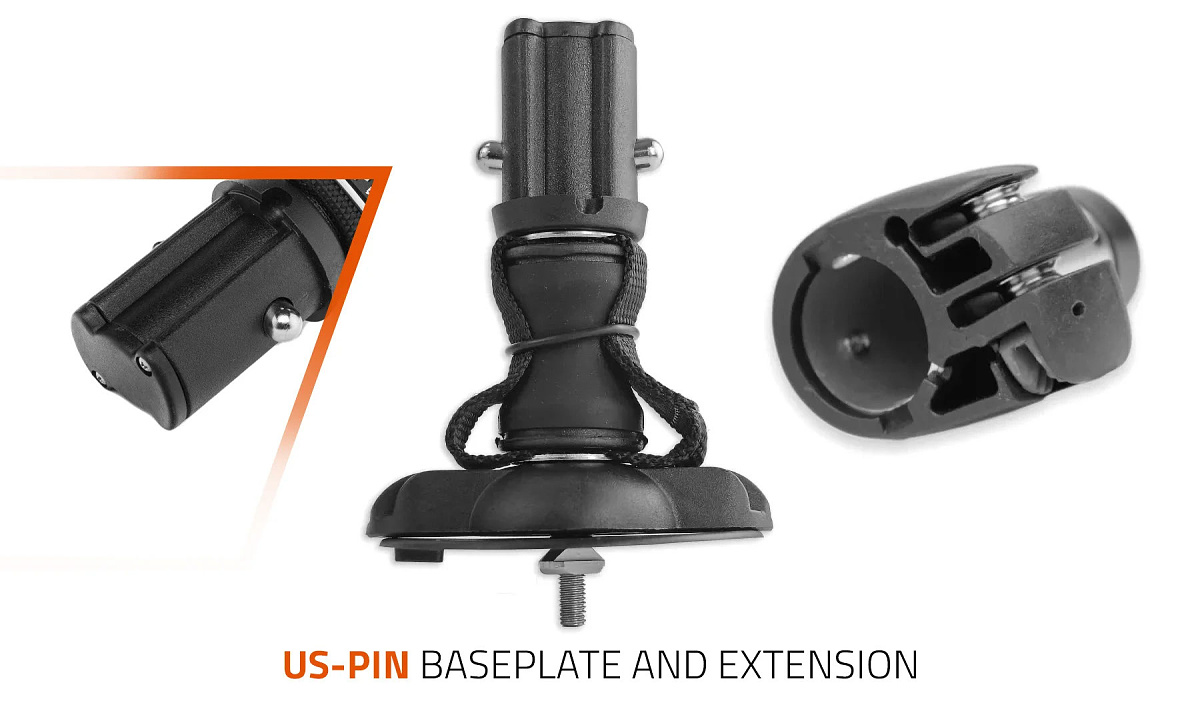

V zámoří je rozšířenější systém založený na dvojici ocelových pinů, které přes pružinu zapadnou do otvorů v patě (US pin) a uvolnění je realizováno zmáčknutím obou pinů.
Některé firmy využívají kromě U-pinu i své vlastní systémy, například firma Neil Pryde používá MXT pin, který na první pohled vypadá podobně jako US-pin, ale je stejně jako U-pin vybaven jedním tlačítkem, které umožňuje připojení a odpojení nástavce od kloubu.
Délku nástavce volíme tak, aby nám nástavec (s určitou rezervou) umožnil prodloužit stěžeň na délku předepsanou pro danou plachtu. Specifikace je dnes natištěna na každé windsurfingové plachtě, obvykle na spodním lemu, poblíž vypínací (downhaul) kladky.
Příklad:
Plachta má uvedeny následující údaje
Stěžeň 430/21
Luff: 439 cm
Potřebujeme tedy nástavec o minimální nastavitelné délce 439 – 430 = 9 cm V praxi je vhodné zvolit vždy nástavec o nejméně 5 cm delší, pro možnost trimu do různých větrných podmínek.
Většina výrobců dnes vyrábí nástavce ve 3 základních délkách:
15 cm
30 cm (až 32 cm)
45 cm (až 46 cm)
Ve výše uvedeném případě bychom tak mohli využít jak 15 cm nástavec, tak delší 30 cm nástavec. Použití delšího nástavce by již znamenalo zbytečnou váhu navíc, delší nástavec také nepříznivě ovlivňuje ohybovou charakteristiku stěžně. V praxi je při používání více velikostí plachet vhodné mít 1 dlouhý 45 cm nástavec například pro případ, že vám praskne 460 cm stěžeň a vy tak s použitím delšího nástavce můžete nouzově plachtu nastrojit na stěžeň o délce 430 cm.
Nástavce se liší také v počtu kladek, kterými jsou vybaveny jejich základny (paty). Obvykle jsou k dispozici dva typy konfigurací kladek: dvoukladky, které ve spojení s kladkou integrovanou v plachtě nabízejí převodový poměr 6:1, a trojkladky - které dodávají převodový poměr až 8:1.
Konfigurace se 2 kladkami je nejběžnější a pro většinu plachet dostačující. Konfigurace se 3 kladkami se většinou používá u kembrových plachet, které vyžadují velmi vysoké vypínací síly a potřebují tak výraznější převodový poměr. Větší převodový poměr, který má systém se 3 kladkami znamená, že ke stažení plachty na potřebnou délku je zapotřebí méně síly a i jemné doladění (trim) bude přesnější.
Musíme však také vzít v úvahu, že tření kladek působí proti mechanické výhodě celého systému a vyšší počet kladek tak znamená i větší tření v systému 8:1 než v systému 6:1. Jednoduše řečeno, je třeba udržovat hladký chod kladek. V tom nám může pomoci kvalitní provázek a trocha silikonového spreje, který výrazně snižuje tření v systému.
Při použití 3 kladek na nástavci je zapotřebí mít osazenou plachtu 4 kladkou. Pokud má plachta pouze 3 kladky, pak nejvýkonnější poměr, kterého lze dosáhnout, je 6:1. Rovněž není problém, pokud se k sestavení systému 6:1 použije nástavec s poměrem 8:1 (to znamená, že jedna z kladek nástavce zůstane nevyužita).

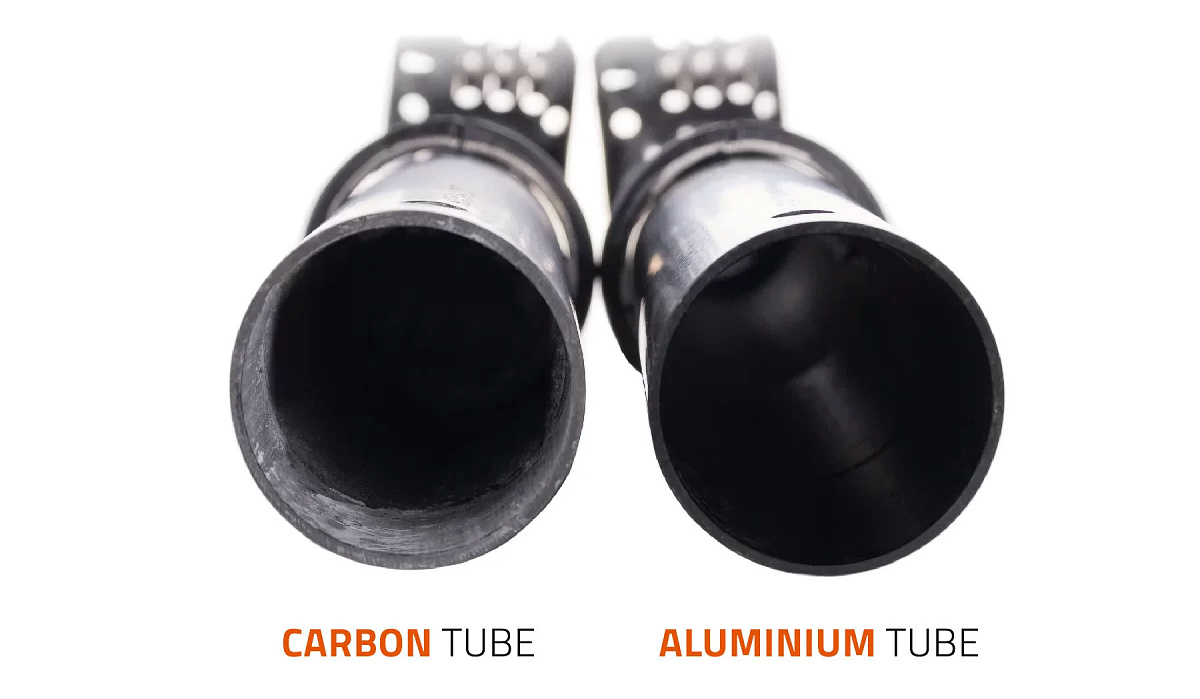

Materiál je další důležitý aspekt, který je třeba zvážit i při výběru nástavce. Zde máme na výběr mezi trubkami, které jsou vyráběny z duralu, nebo z karbonového kompozitu.
Největší rozdíl mezi karbonovými a duralovými nástavci je v lepším poměru hmotnosti a pevnosti u karbonových nástavců. Obecně platí, že čím lehčí vybavení máme, tím snáze se dostaneme k primárnímu cíli moderního windsurfingu, kterým je jízda ve skluzu. Zde je třeba zmínit, že hmotnost samotného nástavce nemá smysl posuzovat samu o sobě, ale pouze v kombinaci s ostatními komponenty windsurfingového vybavení.
Z hlediska odolnosti je lepší spíše duralový nástavec, který se při přílišné zátěži maximálně ohne, nebo vyvrátí ze základny a jezdec je tak v případě problému schopen nouzové plavby ke břehu. Naproti tomu při použití karbonového nástavce dojde ve stejné situaci většinou k jeho rozlomení na dva kusy, což zcela znemožní další plavbu. Naopak nevýhodou duralového řešení je koroze materiálu při dlouhodobém používání ve slané mořské vodě.
S ohledem na to, že karbonové nástavce jsou výrazně dražší, sahají po nich spíše závodníci a náročnější jezdci, většina běžných windsurferů používá levnější a odolnější alu nástavce.

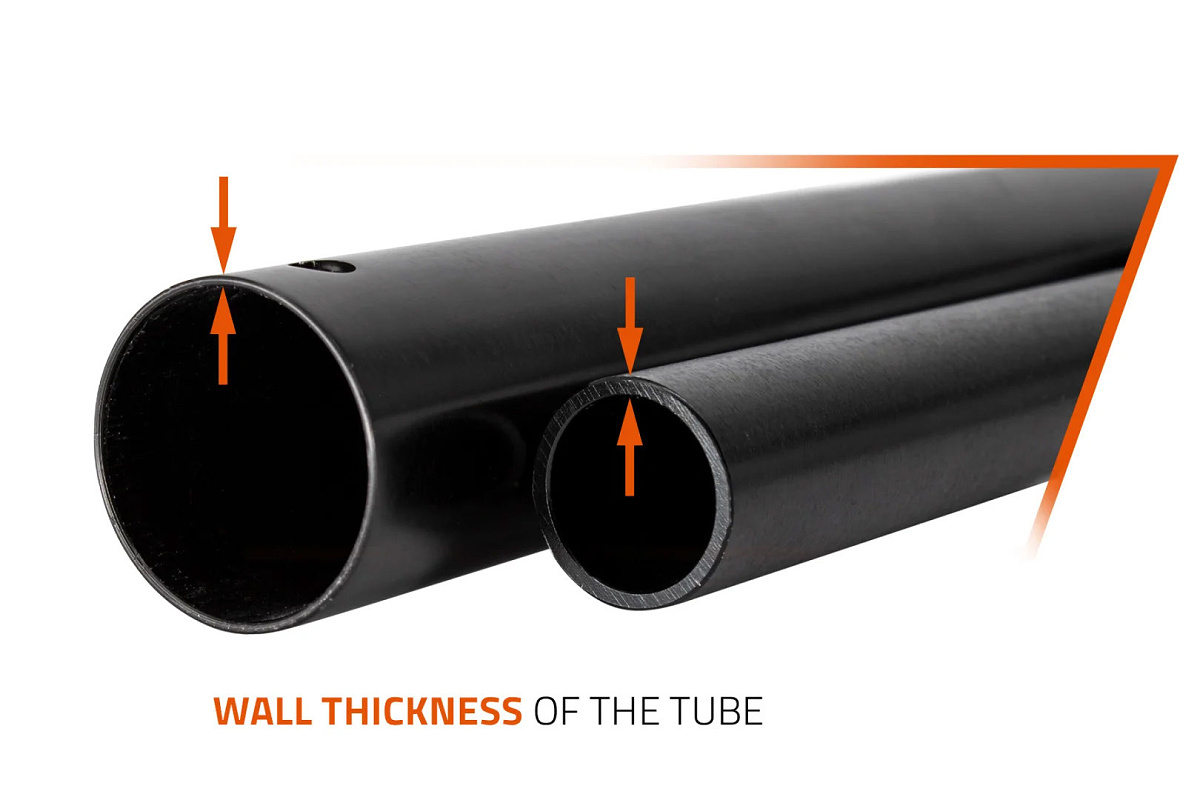

Tloušťka stěny nástavce je faktorem, který určuje jeho odolnost proti deformaci, ohybu nebo zlomení, ale má také zásadní vliv na hmotnost nástavce.
Nástavce RDM mají silnější stěny než SDM nástavce. Je to proto, že trubky s menším průměrem jsou ze své podstaty méně tuhé než trubky s větším průměrem, takže ke kompenzaci potřebují silnější stěny. Kvůli tomu jsou obvykle RDM nástavce těžší než jejich SDM ekvivalenty.
Aretační kroužek s kolíčkem (kolíčky) nám slouží k zajištění požadované délky nástavce. Existuje několik technických řešení aretace, níže uvádíme přehled těch nejběžnějších:

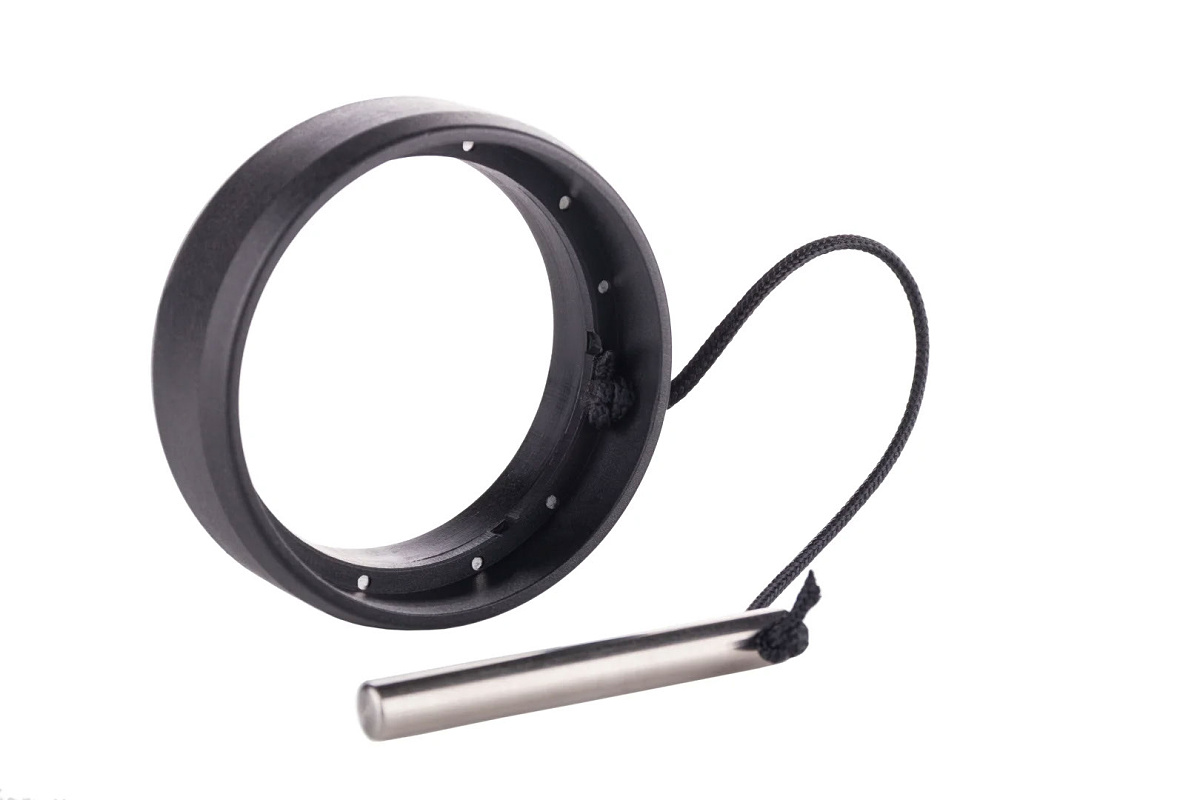

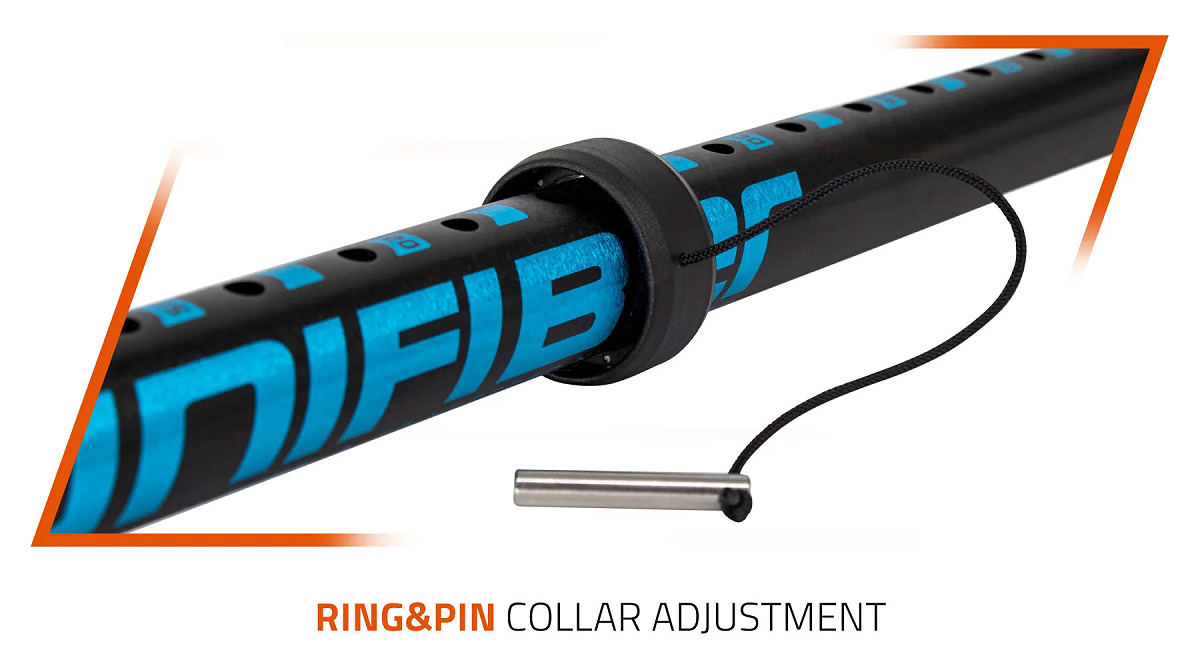

Ring and Pin - jedná se o nejpoužívanější metodu, která je jednoduchá a spolehlivá. Tato metoda využívá kroužek (ring) a kolík (pin). Kolík přijde zasunout do otvoru s potřebným nastavením délky a následně zajistit kroužkem, aby zůstal na požadované délce.
Nevýhodou tohoto řešení je, že pokud nástavec zrovna nepoužíváme, je kroužek volně posuvný a může se ztratit. Aby se tomu zabránilo, používají se u některých nástavců plastové koncovky s pružnou západkou, která zabraňuje sklouznutí kroužku z trubky.
Ring and Pin vyztužený nerezovou ocelí - kroužek s kolíkem vyztužený nerezovou ocelí funguje na stejném principu jako výše popsaný Ring and Pin systém. Rozdíl zde najdeme v kroužku, který je navíc vyztužený nerezovou ocelí, aby se zabránilo zatlačení kolíku do plastového kroužku.

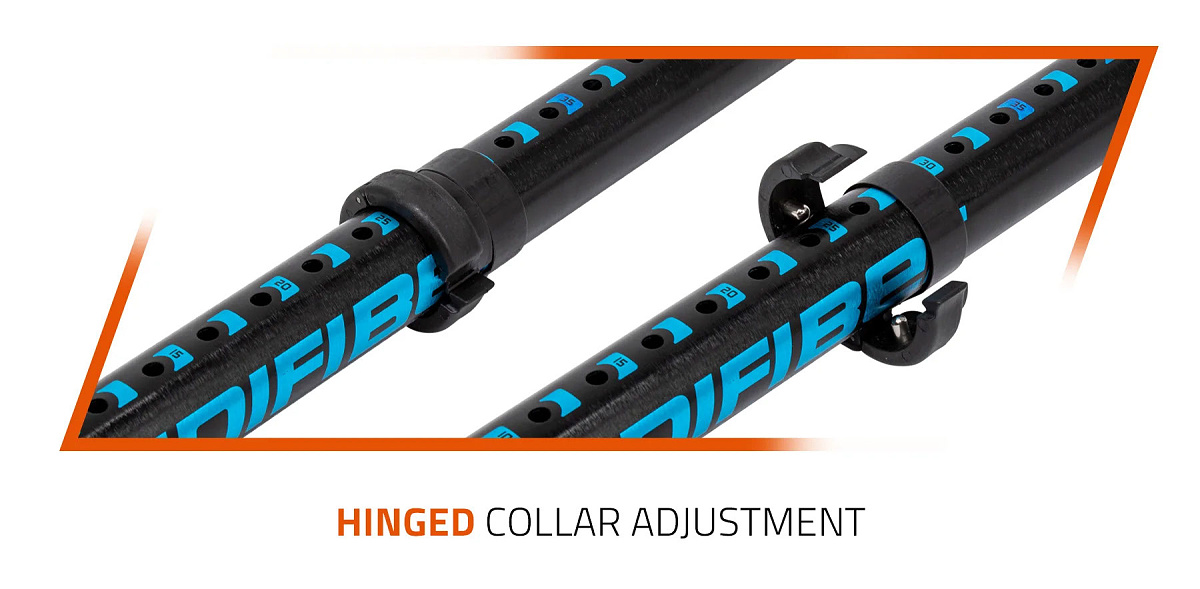

Rozevírací límec – aretační piny jsou součástí rozevíracího límce. Nelze je tak ztratit a spůsob aretace je jednodušší a komfortnější - manipulovat s ním můžeme i jen pomocí jedné ruky. Drobnou nevýhodu je, že při nesprávném zavření může při zátěži dojít k jeho deformaci. Při běžné opatrnosti se tomu však lze snadno vyhnout.

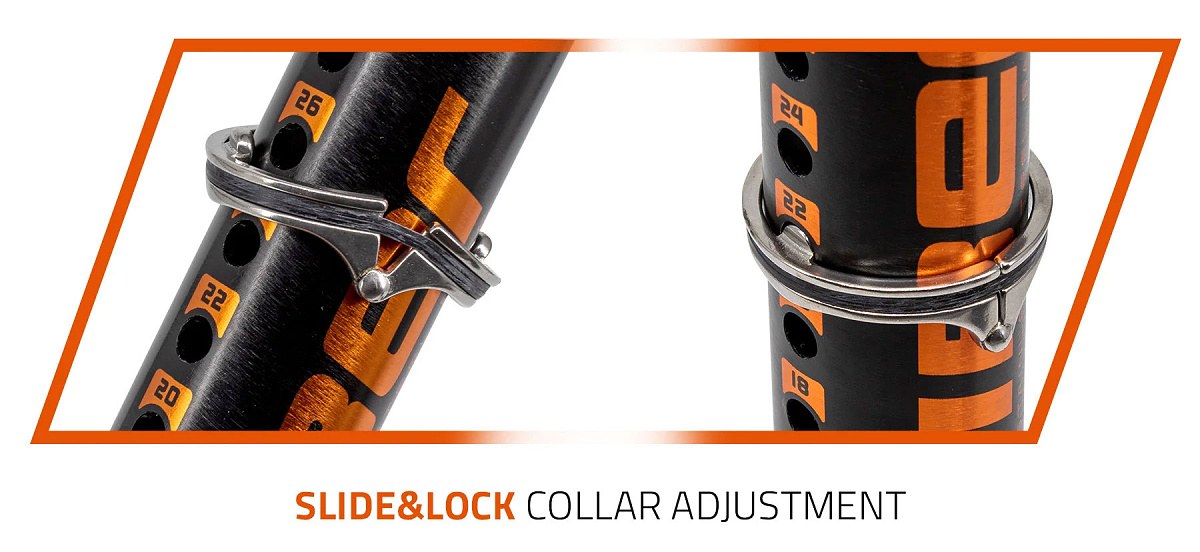

Slide and lock – jednoduchý, ale velmi inovativní systém. V momentě, kdy na speciální kroužek (rozevírací ve tvaru písmene V) zatlačíme na kroužek směrem nahoru, tak se otevře a následně jej stačí jen posunout do požadované polohy, kde se opět sevře a tím piny zapadnou do děr v nástavcové trubce. Tento systém aretace je pevný a spolehlivý.

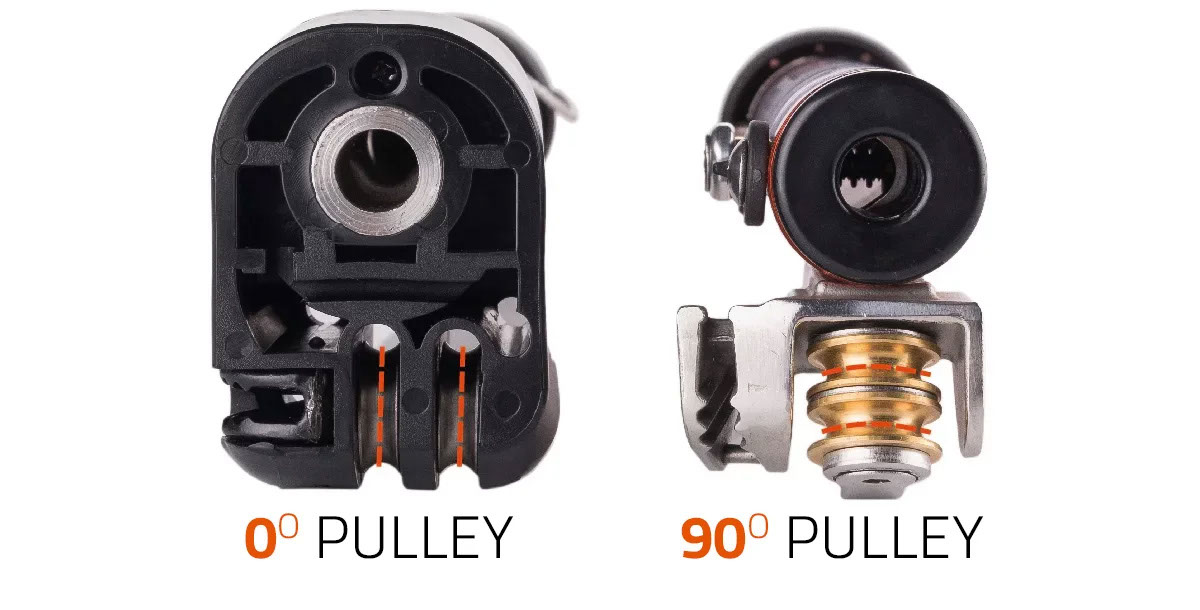

Existují dva typy nastavení orientace kladky. První a zároveň nejběžnější variantou je kladka s nulovým úhlem. Další variantou je pak méně obvyklá kladka, která má nastavený úhel 90°.
Zatímco v minulosti bylo obvyklé řešení, že v plachtě bylo pouze kovové oko, do kterého se umístil hák s kladkami, moderní plachty mají kladky již integrovány. Většina výrobců používá směr kladek rovnoběžný se spodním lemem plachty, jiní našívají kladky kolmo na spodní lem. Při výběru je vhodné zvolit kladku, která bude natočená stejným směrem jako kladka integrovaná v plachtě tak, aby kladky byl vzájemně rovnoběžné. Tím si usnadníme práci při následném provlékání provázku, který slouží k dotažení plachty. Ten je nejlepší provlékat tak, aby se pokud možno nikde nekřížil. V momentě, kdy je kladka na nástavci natočená stejně jako kladka u plachty, tak je provlékání trimovacího provázku poměrně jednoduchou a intuitivní záležitostí. Horší je to v opačném případě, kdy je kladka na nástavci otočená jinak, než kladka na plachtě. Zde je taktéž možné navléknout provázek bez jeho křížení, ale je to mnohem náročnější řešení, kdy je třeba dodržet správný postup provlékání do jednotlivých kladek.
Kvalita a délka vypínacího provázku sice není hlavním aspektem, podle kterého nástavce vybíráme, ovšem i tento detail je dobré vzít při výběru v potaz. Kvalitní provázek totiž vydrží mnohem déle a díky nižšímu tření bude vypínání plachty mnohem snazší. Důležitá je i délka provázku. Ten by měl být dostatečně dlouhý, aby umožňoval správné provlečení přes kladky a jeho vyvedení. Pokud je provázek příliš krátký, je náročnější jej mezi kladkami provléknout a ztěžuje i následné dotahování. Delší provázek je obzvláště potřebný, pakliže používáme nástavce se třemi kladkami.

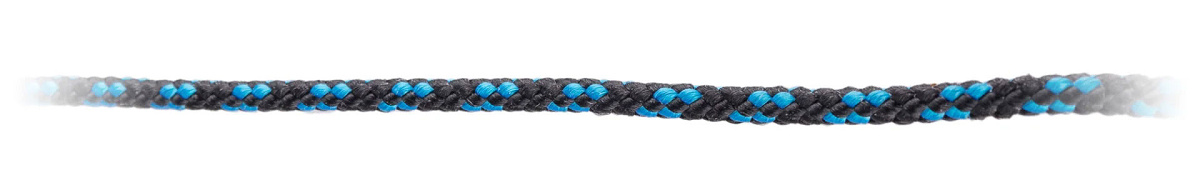

Polyester 4,0 mm - většina nástavců je vybavena polyesterovým provázkem standardní kvality o průměru 4,0 mm. Tento polyesterový provázek je pro většinu uživatelů zcela dostačující.

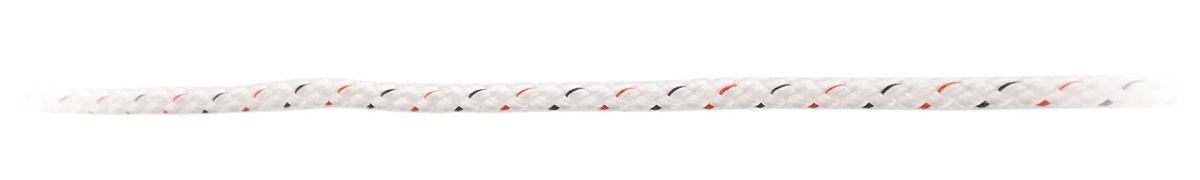

Předpjatý Polyester 4,0 mm - předpjatý polyesterový provázek je méně pružný než standardní polyesterový. Menší pružnost usnadňuje vypínání. Tento provázek je, ale obvykle výrazně dražší než normální polyesterový provázek.

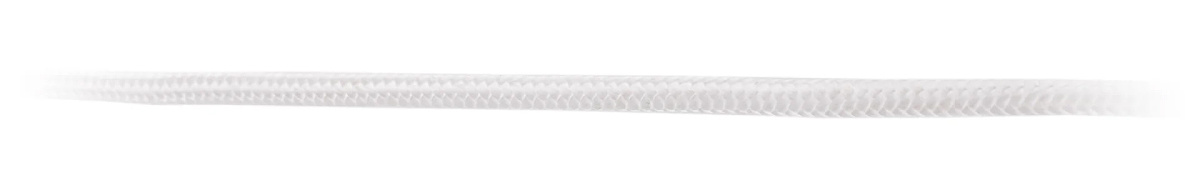

Dyneema 4,0 mm - je nejpevnější, nejlehčí a nejodolnější provázek, které je na trhu k dispozici, a proto je celkově nejlepší volbou. Tento provázek má menší tření než polyesterové nebo předepnuté provázky a mnohem vyšší pevnost v tahu. Jedinou nevýhodou Dyneema provázku je jeho cena, která je až 5x vyšší než cena polyesterového provázku.
Sportovní a závodní jezdci, kteří potřebují od svého vybavení maximální výkonnost, tuhost a životnost by měli zvážit koupi vylepšených nástavců, které některé modely nabízejí.

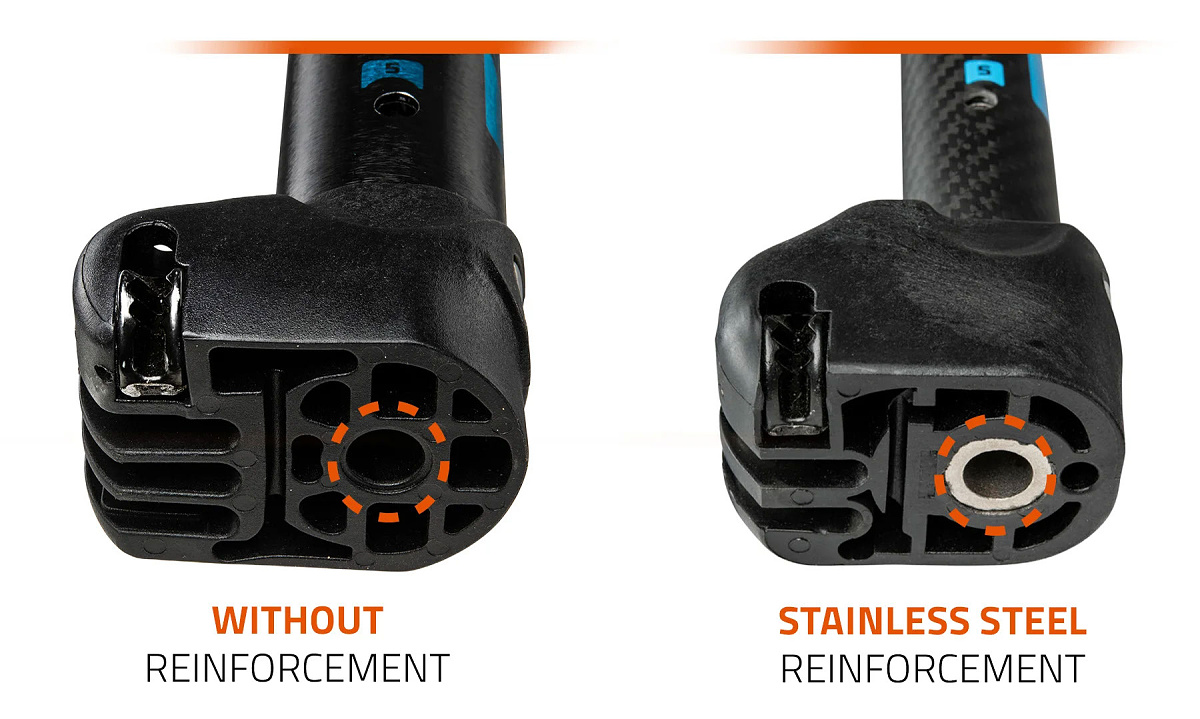

Jedná se o patu nástavce, do které se zasouvá U-pin. Většina dílů spodní části nástavce je vyrobena z nylonu (plastu), který se časem začne opotřebovávat. Pokud je ovšem vyztužena vložkou z nerezové oceli, opotřebení mezi U-pinem a patou nástavce je podstatně menší, což pomáhá udržet pevné spojení.

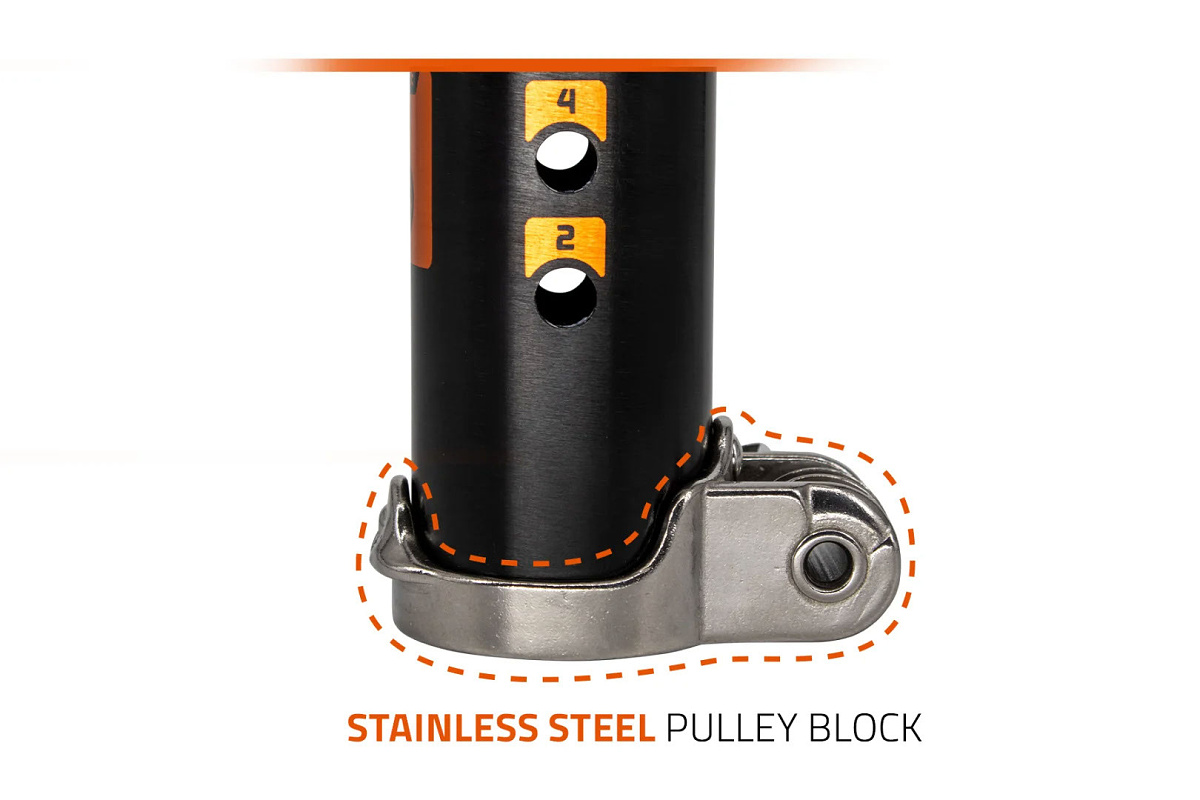

Blok kladek z nerezové oceli zaručuje pevnost a odolnost i za cenu výrazně vyšší hmotnosti. Tento díl je obvykle kompletně vyroben z nerezové oceli a jsou v něm umístěny i kladky.
Většina freerace a race plachet je vybavena ve spodní části nástavcovým (tack) popruhem, který umožňuje zvednout tuhost spodního lemu a tím zvýšit výkon plachty. Může se ale stát, že tack popruh sklouzne nahoru po nástavci, čímž ztratí napětí. Proto jsou některé nástavce vyráběny s hranou, která zabraňuje posunu tohoto popruhu směrem nahoru.
Aby se zabránilo ohybu mezi patkou nástavce a trubkou, mohou být přidány další výztuhy. Tyto podpěry jsou v závislosti na modelu vyrobeny z nerezové oceli nebo hliníku.
